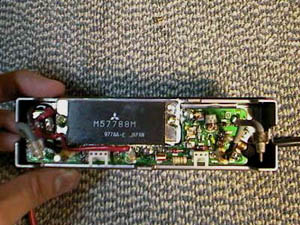

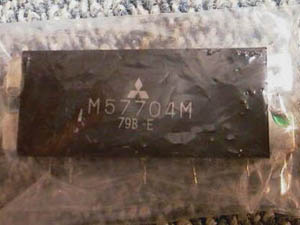

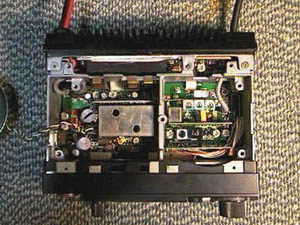

1、発端それは元を正せば自宅のロケーションの悪さに端を発する。その状態を改善すべくアンテナ(GP)をあと1m高く上げよう と考えていたのだが、『風が吹けば桶屋が儲かる』的理論展開の 後、いつのまにかRIGの出力を上げるという話に擦り変わって いたのだ! 2、材料(生け贄とも言う)○FT−712L八重洲の430MHzのRIG。受信改造をすると800MHz帯を受信できるらしい。本体内蔵のスピーカーがなぜか底面に 付いているため音が本体内にこもること、もらい物のため説明書 が付属していないという二つの弱点を持つ。 ○M57788M(パワーモジュール)三菱製のパワーモジュール。FT−712Lのハイパワー機では元からこのモジュールが使われているそうである。 3、作業手順@解体する実はこのRIGの免許申請をする時にパワーモジュールが解らなかったため、一度解体したことがある。フタのネジが数本無いのも その時に無くしたからである。 A古いパワーモジュールを外す半田を半田吸収線で丁寧に取りながら作業していたのだが、途中で面倒臭くなり半ば強引にむしりとった。古いパワーモジュールは 後日のため大切に保管しておくことにした。ふふふ……。 B新しいパワーモジュールを取り付ける新パワーモジュールを取り付ける時、はたと気付いた。「放熱のためのシリコングリスを塗らないとまずいよな」だが、貧乏な学生 にはそんなものを買う金など無い。結局、古いパワーモジュールに 塗られていたグリスを使うことになった。 C組み立てる先ほどの作業で指に付いたシリコングリスの事などすっかり忘れて、組み立てはじめる。結果、本体がべたべたになった。後で奇麗 に拭いた。 D動作チェック電源を入れて火を噴……かなかったので、たぶんOKだろう。この時点で出力とSWRを測りたかったのだが、RIGよりパワー+ SWR計に繋ぐコネクターが無かったので断念。部室(YPZ)を 呼び出し、こちらの電波を受けてもらうことにした。 4、結果20W化はどうやら成功したようである。本体を解体した後遺症かどうかは分からないがくぐもったスピーカーの音が幾分かマシ になり、今回の改造は大成功に思えた。が、送信時の消費電流 が妙に増えたこと(3.5Aぐらい→6A)、モービル運用は不可能 ではと思えるほどの熱を持つようになったことを考えると、可もなく 不可もなくといった感じだろうか。今後、暇があったら運用レポート を制作することにして、今回の改造は終了した。 5、考察出力を上げた分、受信感度を上げなければ駄目なRIGになってしまうのは自明の理であろう。 伊藤:ここの同軸には受信信号だけが来ているから、ここから線 を引っ張って、妙に空いたこの空間にアンプを押し込んで しまえばOKデスよ。 S水氏:それって、Sメーターを大きく振らせるだけのアンプになるよ。 …やはり、プリアンプはアンテナ直下につけなければ駄目であろう。 となればアンテナを降ろして、プリアンプをつけて、ついでにマスト を2m程伸ばして……。あれ? |
