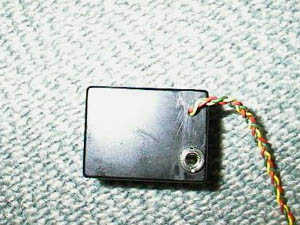

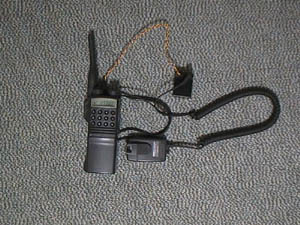

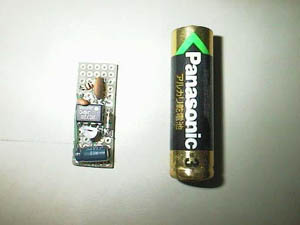

１、発端５月１３日頃のこと伊藤:怪しい電子工作のお部屋、２０日に一度、アッ プデートしますよ。ばっちりっス。 Ｙ田氏:別に無理しなくてもいいよ。 ……という会話が交わされたのだが、やはり根本的に 無理があったためか、それとも単にサボっていたためか 遅々として制作は進まなかった。迫り来る締め切り。半 ばキレかけるＨＰ担当者（うそ）。切迫する事態。ここ に来て伊藤はある決断をした。 「そうだ。手を抜こう」と……。 ２、概略今回の題材は、ＲIＧのスピーカー端子から信号が出力されたら、ぶるぶる震えるユーティリティアイテム を作る。これを使えば、バイブレーション機能のない携 帯電話も、他人に迷惑にならず待ち受けができる。 ３、主な材料○超偏平コアレス振動モーター電圧をかけると振動するモノである。携帯電話やポケ ットベル等を解体すると手に入る。先日、秋葉原にふら りと出かけた時に、たまたま売っているのが目に留まり 話の種に購入した。本当はこれを利用して、某Ｎ６４ の振動パックに対抗して、『意味も無く振動するキーボ ード台』を造るはずだったのだが、今考えると単にタイ ピングがやり難くなるだけではなかろうか。 ４、作業手順@基板を組み立てるT万能基板に適当に部品を載せて、適当に半田付けする。この時の『適当』が後々になって響いてくるとは、この時 は予想だにしなかったのである。 Aケースを加工する今回のケースは４ｃｍ×３ｃｍ×２ｃｍ。買った時には若干大きいと思っていたこのケースも、実際に加工段階に なって非常に小さいことが分かった。また、先ほど組んだ 基板ではどう頑張っても組み込めないことがこの時点にな ってようやく判明。@に戻ってやり直しとなる。 @基板を組み立てるU先に失敗作の基板に取り付けた部品を取り外した。しかしながら、２０７２（ＶＯＸ回路等に使う８ピンのIＣ）は さすがに外すことはできず、また時間の制約上、あっさり 今回は諦め、ジャンクケースから探し出したものを使用し た。 Bケースに組み込むAで加工したケースに基板を組み込む。今回はスペースの関係上、電池ボックスは自作簡略タイプ（？）を使用し ている。運良く単５電池がこの場所に収まっただけとも言 う。 C完成調整個所も無いのでこれで終わり。面白くも無い。５、考察ＲＩＧに繋いでポケットにほうり込んでおいても、邪魔にならないこのサイズ。スピーカー端子も付いたユーザー フレンドリーな構造。ちょっと失敗した三つ編みケーブル。 どれをとっても、時間に追われて制作したには見えない出 来である。 だが、はたしてこれはどう使えばよいのだろう。スピー カー端子から信号が出力されるたびにぶるぶる震えるので はある意味、迷惑である。スペースの関係上電源スイッチ も付けられなかったので電源を切るのにも一苦労である。 実際のところ、使用目的も考えずに制作に移ったし…… ……かくして、新たに小さなジャンク品が生まれた。 |
