Den2設備紹介

このページでは、でんつうのアンテナ・リグについて紹介します。

Den2固定系設備の構成

B2号館E1・E2号館
HF系の要
C6号館K1棟
V/UHF用
A2号館
クラブハウス。ラグチュー用(嘘)

B2号館

古いながらも強力な設備群が!・・・でしたが校舎取り壊しのためE1&E2号館に移転しました。

・15Mぐらいのタワー *2本
50MHz(プリ付)・21MHz八木アンテナを装備。DPアンテナの支持にも使用
・ダイポールアンテナ
3.5/7Mの二本を主に張っている。

21MHzタワーでつ

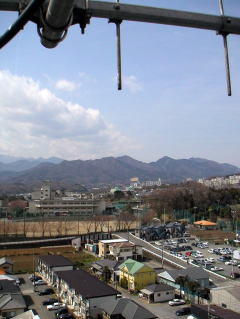

屋上から撮影

E1・E2号館

HF系の新たな設備!
さすがにB2号館の八木をそのまま持ってくるのは無理なので一新です。

・八木・宇田アンテナ ×2本
50MHz(E1)・21MHz(E2)を装備。壁にアンカー+ブラケットでマストを固定してます。
・V型ダイポールアンテナ(E2)
7MHz用の新たなアンテナ。性能はFB。
・ダイポールアンテナ(E1-C2)
3.5MHzを張っている。約40mの悪魔。この前切れました…orz

左から50M 八木、21M 八木、7M Vダイポール。棟の大きさとアンテナの大きさがアンバランス…。

C6号館

アレゲな設備満載・・・でしたがK1棟に移転しました。

・2400MHz/1200MHzタワー
2400MHz側無線機は同軸ロスを考え直下防水ボックスに収容。
・430MHzタワー
GP/八木/ANT切り替え器/プリアンプを収容している 最強。
・144MHzタワー
144MHz八木(プリつき)以外にもナビトラ用デジピーターアンテナが設置されている。
B2からの外観。 アンテナは8F部分 タワー上から。 やっぱこわい
1200/2400アンテナ
2.4Gは直下にリグを装備
144Mアンテナ C6は全部にプリつき

K1棟

アレゲな設備満載Rev2!基本的にはC6号館からの移転です。
スタックはやめて1本だけにしました。

・2400MHz/1200MHzタワー
建設中。八木を新しく買うか今あるGPを立てるか。
・430MHzタワー
GP/八木/ANT切り替え器/プリアンプを収容している やっぱり最強。
・144MHzタワー
同じくGP/八木/ANT切り替え器/プリアンプを収容。
屋上より。高さとしては14階部分です。夕方は風がやばい・・・。
右が144MHz、左が430MHzです
タワー上から。C6と比べると分かりますが、全然違います。

A3号館(クラブハウス)

地震がきたら…
2009年にリフォームしました。

・タワー
144/430/1200MHz対応のトリプルバンドGP。日々みょんみょんしている。
25〜1300MHz受信可能なディスコーンも設置完了!
7MのDPは何処へ…
・部室
リグ・開発用PC・冷蔵庫・電子レンジ・ポット・個人用ロッカーなどいろいろ

アンテナ外観@2009の5月

入り口

部室内部の様子@

部室内部の様子A
